产品名称:金属管浮子流量计
产品型号:7911161616
一 概述
TQLZ系列金属管浮子流量计(又称金属转子流量计)是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小,检测范围大,使用方便等特点。它可用来测量液体、气体以及蒸汽的流量,特别适宜低流速小流量的介质流量测量。 该系列流量计与玻璃转子流量计比较,具有耐高压、高温、安全感强、读数简明等特点。并可适用于不透明介质和腐蚀性介质的流量测量。
二 工作原理
金属管浮子流量计浮子在测量管中,随着流量的变化,将浮子向上移动,在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板(或锥管)间的流通环隙面积保持一定。环隙面积与浮子的上升高度成正比,即浮子在测量管中上升的位置代表流量的大小,变化浮子的位置由内部磁铁传输到外部的指示器,使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触,因此,即使安装限位开关或变送器,仪表可用于高温,高压工作条件下。
技术参数:

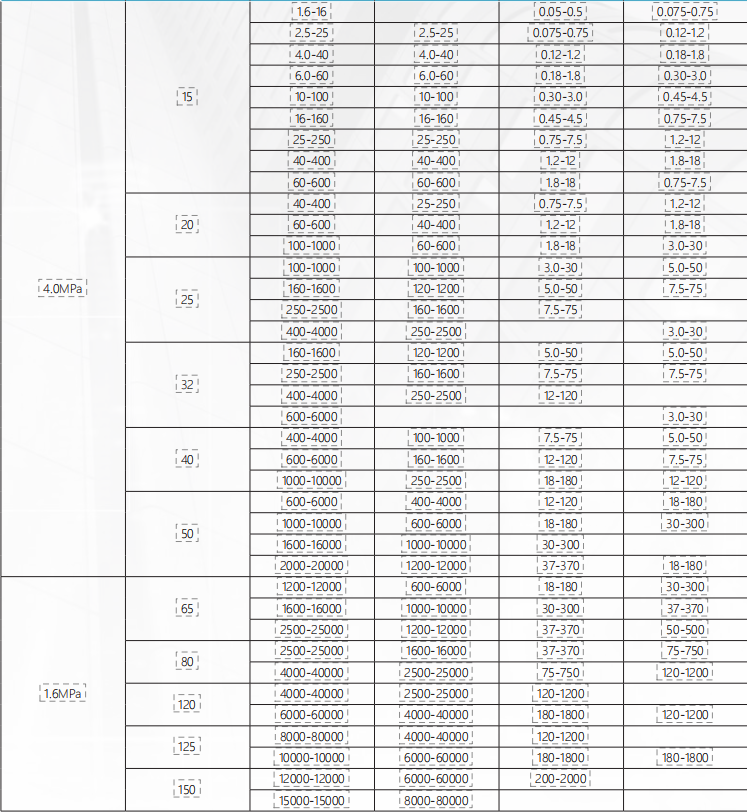

测量范围:水(2.5~150000)L/h;空气 ( 0.07~2000)m3/h(在 0.101325 Mpa、20℃);
准确度等级:1.5、2.5 级(PTFE);
量程比:10:1(或者特殊 20:1);
公称压力:DN15~50 ≤ 4.0MPa;DN65~150 ≤ 1.6MPa;
介质温度:-80℃ ~200℃(内衬 F46 流量计 0℃~ 80℃)。液体介质粘度:DN15<5mPa•s; DN25~150 ≤ 250mPa•s;
输出:4-20mA 二线制 二线制负载< 650Ω(24VDC)
环境温度 :-25℃ ~55℃;
总高度:DN15~DN150( 一般均为 250mm);
防爆等级:Exid Ⅱ CT3~T6;
隔爆:Exid Ⅱ BT3~T6;
防爆标志:本安型 Exia ll CT6 Ga; 隔爆型 Exd lI CT6 Gb。
